< Sarine主页
23
十二月 2021

Like? Share!

钻石内部特征分类

从期待被赠予,到主动选择、购买

从单纯的情感需求,到赋予自我价值

人们对钻石的渴望从来没有停止过

但就像人一样,钻石也会有一些“小瑕疵”

在日本,有人将宝石的“瑕疵”比喻为“えくぼ ”,译成汉语就是“酒窝”,他们解释“自然造化形成的可爱的独特表情”。在Sarine,我们称钻石“瑕疵”为“美人痣”、“小胎记”、“小雀斑”。

对于钻石来说,“瑕疵”不一定都是带有贬义的。也正是因为有这些可爱的、特别的“小瑕疵”,才使得每颗钻石都是独一无二的存在。

钻石内部特征分类

▲图片来源: http://niceice.com

那么,钻石的“瑕疵”是怎么出现的呢?

天然钻石在地球深处慢慢形成时,它们的内部和表面会天然生成或多或少一些瑕疵,被称为“净度特征”。这些净度特征/瑕疵被分为两大类,分别是内部瑕疵和外部瑕疵,也叫做内部特征和外部特征。

内部特征还被称为“内含物”、以及“包裹体”或“包体”等,它们被业内专家深度研究,并为它们设置了各种细分名称和符号。它们的形态不仅能帮助宝石学家区分纯天然和非纯天然钻石,还是分级师为钻石品质分级的依据。

今天我们将一起来了解一下钻石的内部特征。

钻石内部特征分类
钻石内部特征分类

▲该图只展示部分内部瑕疵,图片来源:Your Diamond Teacher

以下是内部特征的分类:

Bearded Girdle/须状腰围

它也被称为Beard(须状腰),是指从钻石腰围表面延伸至钻石内部的极细羽状裂纹,很多时候是因钻石打圆/切割操作不当而产生的一系列竖直的细小裂纹,形如胡须,故而得名。少量的须状内含物可通过抛光去除;但若须状内含物较多,也许会让钻石边缘显得灰色模糊,就像被什么划过一样,通过简单的抛光无法解决。腰上细小裂纹深入内部的部分。

钻石内部特征分类

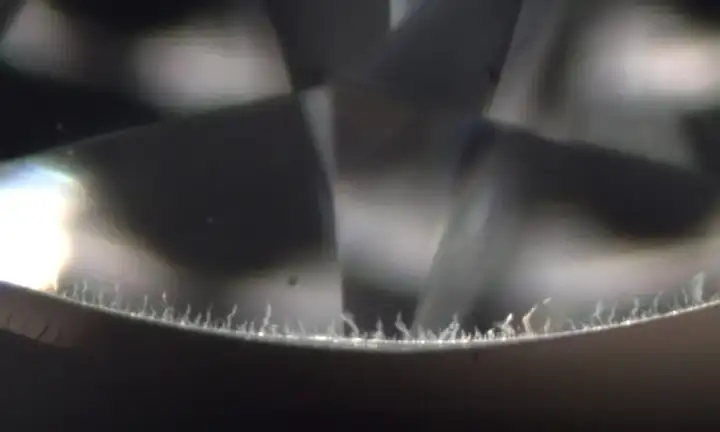

▲图片来源:dcla.com.au

Bruise瘀痕/击痕

我们人类多多少少都有过瘀伤,钻石有时比我们的皮肤还要脆弱,所以它们也会出现“瘀伤”。

钻石内部特征分类

▲图片来源:GIA

击痕是钻石受到小范围外力撞击留下的痕迹,围绕撞击中心有向外放射状的细小裂纹,通常出现在刻面交线处。但它们也会出现在其他位置,且大小各异。当延伸至钻石内部时称之为“碎伤”。

Cavity洞痕/空洞

洞痕是指钻石上大而深的不规则破口。通常是指在切磨时羽状裂纹的一部分脱落,或是表面的晶体崩掉而形成的有棱角的开口/孔洞。这些洞痕往往会吸附污垢和油渍,然后迅速变成深色,使得痕迹更加明显。

关于洞痕,最常被问到的问题是:“为什么切割师不把洞痕打磨/抛光掉呢?”大部分切割师们认为,彻底或完全的去除所有洞痕会影响成品钻石的克拉重量,所以大多会选择以牺牲净度等级为代价而保证重量。

钻石内部特征分类

▲图片来源:http://brianthecutter.com

Chip破口

钻石受损而形成的一个小开口,通常出现在腰部边缘、刻面交线处或底部。这种瑕疵一般是人为的,它是由于磨损或意外碰撞造成的。在有的学术文章中,小型开口被称为“缺口”,属外部特征;破损程度更大的被称为“破口”。

钻石内部特征分类

▲图片来源:Your Diamond Teacher

大部分的缺口都是轻微的,打磨/抛光钻石就可以去掉;如果切口较大,则需要视严重程度考虑是否重新切割,但重新切割可能会损失掉三分之一或更多的克拉重量。

钻石内部特征分类

▲图片来源:Beyond 4Cs

Cleavage劈裂

劈裂基本上都是竖直的裂纹。虽然小的劈裂纹几乎看不见,也不会严重影响净度评级。但是劈裂算是一种严重的瑕疵,因为严重的会影响钻石的稳定性(stability)。如果劈裂很严重时,会致使钻石裂开,特别是当钻石受到高压时。

钻石内部特征分类

▲图片来源:http://OctoNus.com

Cloud云状物

钻石中朦胧状、乳状、无清晰边界的天然包裹物,“云状物的成因较复杂,可以是由许多分散的细小固体颗粒组成,可以是由晶体的缺陷或错位造成,也可以是一系列微小的裂隙”。往往云状物颜色很淡,哪怕用10倍放大镜都不易发现,它们常由微小针点状钻石晶体所组成,针点间距离特别近,所以很难独立区分,常需借助高倍显微镜才能看清。

钻石内部特征分类

▲图片来源:Beyond 4Cs

云状物有时会对钻石的美丽度造成肉眼可见的影响。如果它们极小且分散,影响就小,但当云状物的大小和密度过大时,会导致钻石呈现出朦胧的外观(云雾状),并会对钻石光性能产生负面影响。

钻石内部特征分类

▲图片来源:Beyond 4Cs

Crystal含晶/矿物包体

钻石内部特征分类

▲图片来源:http://gemsociety.org (Photo by Giuliofranzinetti)

含晶就是指钻石中含有矿物晶体。根据它们的矿物类型,它们可以是无色的(是指另一颗钻石嵌在钻石内)、黑色的(碳)、偏红的(石榴石)、偏绿的(橄榄石)等。

含晶的钻石还被称为成婴儿/宝宝钻石,是因为在数十亿年前钻石“妈妈”(原石)在地球内部生长时,宝宝(含晶)就在“肚子”里了。通常彩色含晶用肉眼都非常明显,所以有些消费者不喜欢它们,但也有消费者却觉得它们极具特色。

钻石内部特征分类

▲八面体P型钻石,内含石榴石

图片来源:http://phys.org (Credit: Michael Gress)

钻石内部特征分类

▲内含橙棕色石榴石,绿色(可能是透辉石)晶体的钻石

图片来源:http://dupuisblog.com

Etch channel凹蚀管

凹蚀管有时会与镭射洞混为一谈,但凹蚀管除了看起来像一个中空的管道外,还形似平行线或虫形通道。

钻石内部特征分类
钻石内部特征分类
钻石内部特征分类

▲点击查看大图(图片来源:http://niceice.com

钻石内部可能出现两种类型的凹蚀管,第一种,凹蚀管是天然的,因钻石从地幔到地表过程中受到强烈的高温岩浆侵蚀而留下的疤痕(由表面向内延伸的管状痕迹)。第二种,凹蚀管由人为所造成,如因激光钻孔所造成。

钻石内部特征分类

▲图片来源:http://niceice.com

上图是怀曼古湖地热公园(Lake Waimangu Thermal Park)中沸腾的地热火山口。钻石的凹蚀管就是因这种高压蒸汽而形成,而且实际上造成凹蚀管所需的高压蒸汽比这个更强烈。

Feather羽裂纹/羽状纹

钻石内部或延伸至内部的小裂缝或断裂,形似羽毛。“羽状纹的大小形状千差万别,可以是封闭在钻石内部的也可与钻石表面连通,常有一个相对平整的面,也可以是凹凸起伏的”。羽裂纹内含物多为无色透明(几乎看不见),但通过光照能看到白色的羽毛状形态。它们也有乳白色的,还有些面上有黑色炭质薄膜,看似深色含晶,这是因钻石因张力出现裂缝时,内部压力骤减而使自身部分转变为石墨。严重的羽裂纹会影响钻石的“寿命”(耐久性)。

钻石内部特征分类

▲图片来源:african-minerals

钻石内部特征分类

▲图片来源:Beyond 4Cs

Internal Graining内部孪晶纹

也被叫做内部纹理、生长线、生长结构、内部生长纹。由于晶体生长不规则所引起的内部线条,可能呈白色或彩色,根据其严重程度,还可能出现褶皱或反光。在大多数情况下,其可见度取决于照明环境,且只有使用较高放大倍数的放大镜才能看到钻石内部的孪晶纹。

有文献将孪晶中心(Grain Center)区分于内部孪晶纹,也有的将它做为内部孪晶纹的另一个名字,还有文献将它归为内部孪晶纹。孪晶中心看起来就像深陷在钻石中、单独或成群出现的“龙卷风”。观察它们时,不是每个方向都能看到,只有当你上下左右转动钻石时,它们才容易被发现。

钻石内部特征分类

▲图片来源:pinterest

Indented Natural内凹天然面/内凹原始晶面

内凹原始晶面钻石是凹入钻石内部的天然结晶面,因加工坯钻过程中未经处理。内凹原始晶面上常呈阶梯状,有三角锥状生长纹,通常出现在钻石腰部。如果不仔细的话,很容易把这种内部特征误看成是缺口。

钻石内部特征分类

▲图片来源:Your Diamond Teacher

Knot晶结

它是一种经过加工后,仍由内延申至表面并突出于钻石表面的钻石晶体,呈白色或透明。

钻石内部特征分类

▲图片来源:Your Diamond Teacher

钻石内部特征分类

▲图片来源:essiluxgroup

Laser Drill-hole/Laser mark镭射洞/激光痕

这种内含物并不像听起来那么大,事实上,大多数镭射洞是肉眼看不到的。因人为而出现,钻石加工师用激光束和化学品在钻石上钻出一条细小坑道,用来去除钻石内部深色的包裹物。

钻石内部特征分类

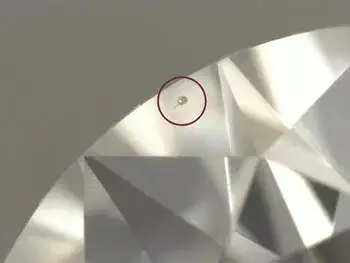

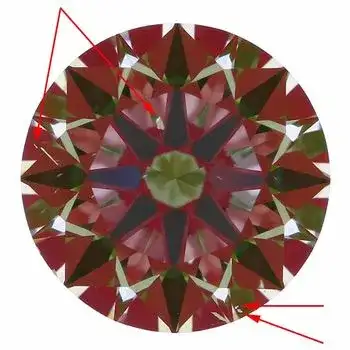

▲图片来源:http://niceice.com

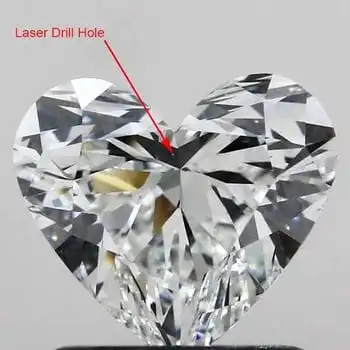

上图中红色箭头所指处就是镭射洞。在这种情况下,镭射洞看起来就像一个小白点。但从侧面会更容易看到细长的镭射坑道。

钻石内部特征分类

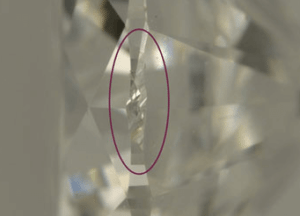

▲图片来源:http://abluediamond.com

镭射洞是人为提升净度的产物,所以实验室出具的证书上会标出镭射洞,这种钻石也意味着是经处理的钻石。

Needle针状物

一种微小细长的针状包裹体,因其看起来像一根针,故而得名。它的颜色通常为白色或透明,在10倍放大镜下可见。

钻石内部特征分类

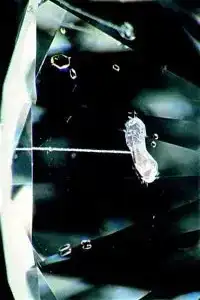

▲图片来源:Beyond 4Cs

因为大多数针状物往往很细,并且是半透明的,所以对钻石的净度影响不是太大。但如果它们成群出现,则对钻石的净度评级产生负面影响。

钻石内部特征分类

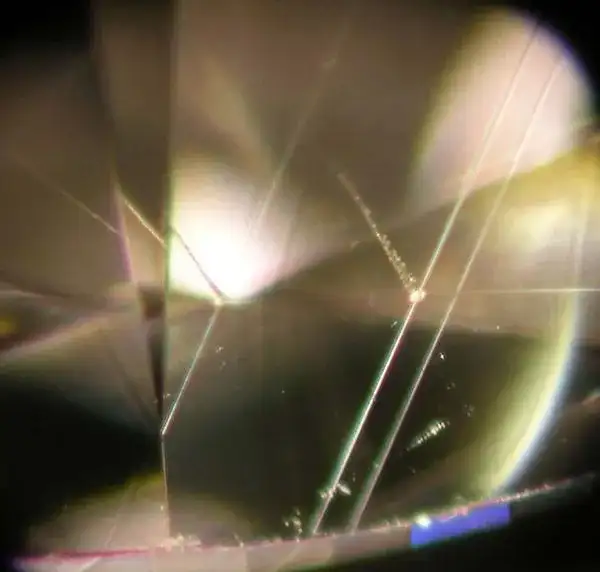

▲图片来源:Beyond 4Cs

Pinpoint针点/点状包裹体

针点内含物是钻石内部极小的白色或黑色包体,独立、两个,或成群出现。

针点通常是一些细小的矿物颗粒,一般用10倍放大镜观察也无法清晰观察它们的具体形状。更微小的点状包体在高倍显微镜下也都很难被发现,所以若是在人工净度检测而出具的钻石4C证书获得了高净度级别的钻石,消费者应该在专业人士/仪器辅助下特别注意看看有没有这种包体的存在,确认钻石不会因为检测疏漏而起始位较低净度级别的钻石。

钻石内部特征分类

▲图片来源:costerdiamonds

Twinning wisps双晶网

双晶网是钻石在生长过程中形成的一系列针状、云状纹或晶体,呈丝状、放射状分布,是较难检测的钻石内含物之一。有文献将其归为“内部孪晶纹”/“内部纹理”。

钻石内部特征分类

▲图片来源:http://gemfacts.com

在钻石的形成过程中,内含物同时也在形成,而钻石可能会因为某些不利条件停止生长,故内含物也停止形成。而当钻石朝着不同的方向重新开始生长时,有时是在数千年后,内含物也重新开始形成,就会形成双晶网 。双晶网本质上是不同的内含物(如针点状、晶体、羽毛状和云状)的混合体,它们会形成一个混乱的图案。

钻石内部特征分类

▲梨形钻石里的双晶网(图片来源:http://niceice.com

轻微的双晶网(包含颜色较浅的晶体)不会对钻石有什么影响,但大面积的双晶网有可能使钻石看起来浑浊不堪,尤其是双晶网中含有深色晶体。


Post a Comment

电子邮件地址不会被公开。 必填项已用*标注
